Introduction sur la résine impression 3D
L’impression 3D résine, souvent appelée SLA (Stéréolithographie) ou DLP (Digital Light Processing), est une technologie de fabrication additive reposant sur la photopolymérisation d’une résine liquide.
Ce procédé permet d’obtenir des pièces très détaillées, aux finitions lisses, souvent utilisées en bijouterie, dans le secteur médical, le prototypage de précision ou encore l’industrie. Dans ce guide complet, vous découvrirez :
- comment fonctionne l’impression 3D résine, les différents types de résines et leurs propriétés techniques,
- les avantages et limites de cette technologie par rapport aux autres procédés,
- et pourquoi de plus en plus d’entreprises choisissent d’externaliser leurs impressions résine chez un prestataire spécialisé.
Chez NES 3D, nous proposons un service d’impression 3D résine à destination des professionnels.
Notre rôle : vous accompagner dans le choix des bons matériaux, la configuration technique et la production de pièces précises et prêtes à l’emploi.
Comment fonctionne l’impression 3D résine ?
Comme toute technologie dans la fabrication additive, il faut une imprimante, plus particulièrement une imprimante 3D résine qui utilise un laser UV pour durcir sélectivement les couches de résine liquide photosensible. Le laser est contrôlé par des données provenant du fichier 3D du modèle à imprimer. La résine liquide est contenue dans un réservoir, appelé cuve de résine, qui repose sur une plateforme mobile. La plateforme se déplace vers le haut à mesure que chaque couche est solidifiée. Le laser trace les contours de la première couche de l’objet sur la surface de la résine, la solidifiant progressivement. Le processus de solidification est répété pour chaque couche, jusqu’à ce que l’objet soit entièrement formé.
Les avantages et inconvénients par rapport à l’impression 3D par dépôt de filament (FDM)
- Précision et qualité des détails : L’impression 3D résine offre une résolution élevée, ce qui permet de produire des objets avec des détails complexes et fins. Les surfaces lisses et les contours précis sont courants avec la stéréolithographie, ce qui en fait un choix idéal pour des pièces nécessitant une grande précision.
- Vitesse d’impression : La résine est généralement plus rapide que l’impression 3D FDM pour les objets de haute précision. En solidifiant une couche entière à la fois, la technologie SLA permet des temps d’impression réduits pour les modèles complexes.
- Complexité des formes réalisables : Imprimez des objets avec des formes géométriques complexes, des surfaces courbes et des angles prononcés sans sacrifier la qualité. Cela en fait une option privilégiée pour les prototypes et les conceptions sophistiquées.
- Supports plus faciles à retirer : Les supports utilisés pour stabiliser les pièces en surplomb pendant l’impression 3D résine sont généralement plus faciles à retirer par rapport aux supports utilisés en impression 3D FDM. Cela réduit le temps et les efforts nécessaires pour nettoyer les objets imprimés.
Inconvénients :
- Coûts des matériaux : Les résines utilisées peuvent être plus coûteuses que les filaments utilisés en impression 3D FDM. Cela peut augmenter le coût global des projets d’impression 3D résine.
- Taille de construction limitée : La taille de construction des imprimantes 3D résine est souvent plus petite par rapport aux imprimantes 3D FDM. Cela peut limiter la taille des objets pouvant être fabriqués en une seule pièce.
- Post-traitement nécessaire : Après l’impression, les pièces doivent subir des post-traitements pour enlever les résidus de résine liquide, durcir complètement les objets et éventuellement les polir. Ces étapes supplémentaires peuvent prendre du temps et nécessitent une manipulation minutieuse.
- Variété des matériaux limités : Bien que l’impression 3D résine offre une variété de résines spécifiques à certaines applications (résines flexibles, translucides, etc.), la gamme de matériaux est généralement moins large que celle disponible en impression 3D FDM. Cela peut limiter la diversité des applications possibles.
En résumé, l’impression 3D résine est préférée pour des projets qui nécessitent une haute précision, des détails fins et des formes complexes.
Quel type de résine pour quel projet ?
La résine standard
La résine Standard permet d’obtenir des supports très fins. Les moindres détails de la pièce sont rendus avec précision et netteté. Les modèles imprimés avec la résine standard sont rigides et ne se déforment pas et offre un fini de surface lisse et sans défauts.La résine Standard permet d’obtenir des supports très fins.
| Propriété | Valeur métrique |
|---|---|
| Densité | 1.10–1.15 g/cm³ |
| Module de traction | 1300–1400 MPa |
| Allongement à la rupture | 30–50 % |
| Module de flexion | 70–80 MPa |
Quelle utilisation ?
- Prototypage
- Secteur médical

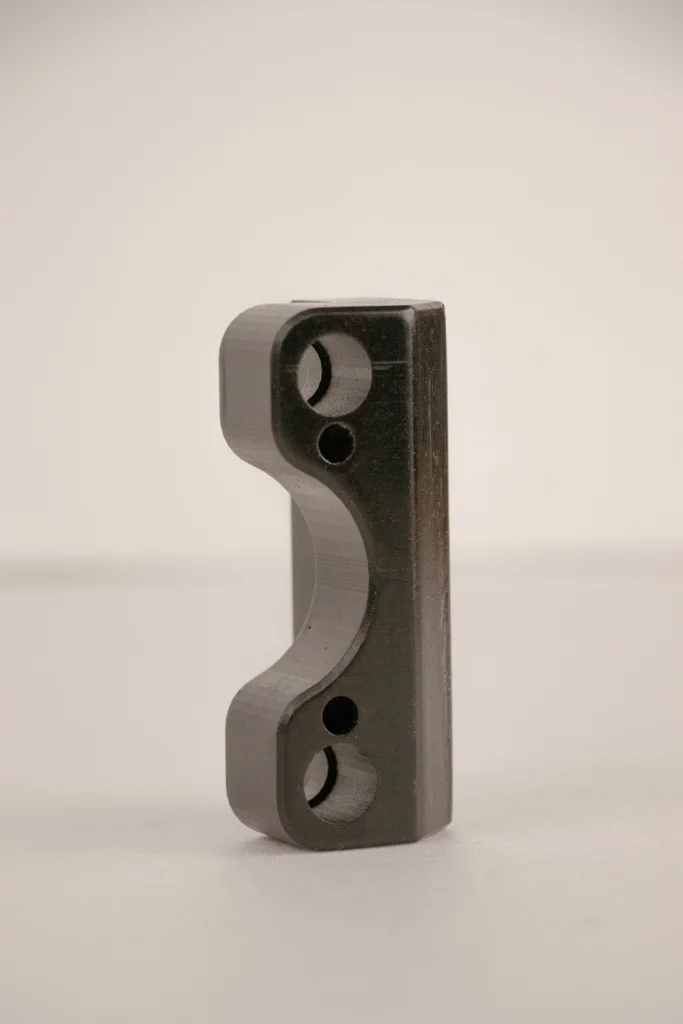

La résine ABS Like
une résine à haute résistance physique, d’une grande dureté et d’une ténacité suffisante pour être percée ou frappée au marteau. Il s’agit d’une résine à haute résistance physique, à dureté élevée et à ténacité élevée, similaire au filament ABS, elle peut résister à des forces d’impact élevées et à d’autres pressions mécaniques à haute résistance
| Propriété | Valeur métrique |
|---|---|
| Dureté | 70D – 80D |
| Module de traction | 20–35 MPa |
| Allongement à la rupture | 15–25 % |
| Module de flexion | 600–800 MPa |
Quelle utilisation ?
- Prototypage
- Domaine médical
La résine Biosourcé
Cette résine est particulièrement adaptée au prototypage rapide, aux séries limitées et aux applications nécessitant une approche plus responsable de la fabrication. Elle répond aux attentes des entreprises engagées dans une démarche RSE ou soucieuses d’intégrer des matériaux plus vertueux dans leurs processus.
| Propriété | Valeur métrique |
|---|---|
| Dureté | 80–84D |
| Densité solide | 1,05 – 1,25 g/cm³ F |
| Force d’extension | 27,46 ±10 % MPa |
| Force de flexion | 19,86 ±10 % MPa |
Quelle utilisation ?
- Prototypage
- Production en série

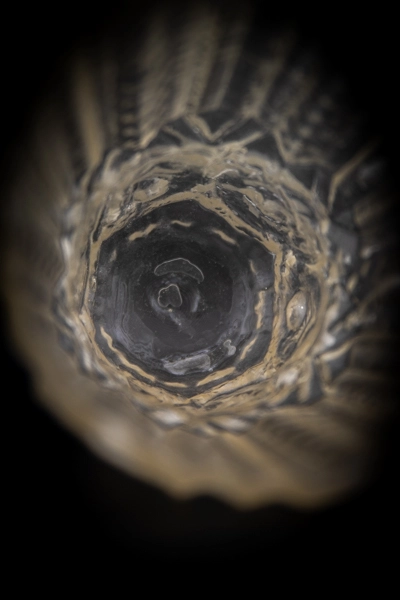

La résine Translucide
Elle offre une excellente précision d’impression et une surface lisse qui peut être polie pour accentuer son effet de transparence. Cette matière est fréquemment utilisée dans la conception de pièces de démonstration, de prototypes de pièces optiques, ou pour des applications où la lumière doit traverser partiellement la structure.
| Propriété | Valeur métrique |
|---|---|
| Dureté | 75D |
| Module de flexion | 40–70 MPa |
Quelle utilisation ?
- Prototypage
- Rétro-conception
Les différents domaines d’applications
L’impression 3D résine trouve des applications dans divers domaines en raison de sa capacité à produire des pièces complexes avec une grande précision. Voici quelques-uns des principaux domaines où l’impression 3D résine est largement utilisée :
- Industrie manufacturière : Dans l’industrie, l’impression 3D résine est utilisée pour créer des prototypes de produits, des moules, des outils et des pièces de rechange. La haute précision et la capacité à produire des détails fins en font un outil précieux pour le développement de produits et la fabrication.
- Médecine et soins de santé : L’impression 3D résine est devenue une révolution dans le domaine médical. Elle permet la fabrication de prothèses sur mesure, de modèles anatomiques pour la planification chirurgicale. Plusieurs cas d’application l’ont démontré comme dans le domaine dentaire où l’impression 3D résine est très utilisée.
Ces exemples ne sont qu’une partie des domaines où l’impression 3D résine trouve des applications. La polyvalence et la précision de cette technologie ouvrent de nouvelles possibilités créatives dans de nombreux secteurs, contribuant ainsi à révolutionner la manière dont nous concevons, fabriquons et interagissons avec les objets qui nous entourent.
Conclusion
L’impression 3D par résine occupe une place centrale dans la révolution manufacturière, offrant aux entreprises et aux professionnels la possibilité de repousser les frontières de la conception et de la production. Grâce à sa précision, sa rapidité, sa capacité à réaliser des formes complexes, et les propriétés spécifiques des résines, cette technologie est devenue incontournable pour de nombreux projets innovants.
